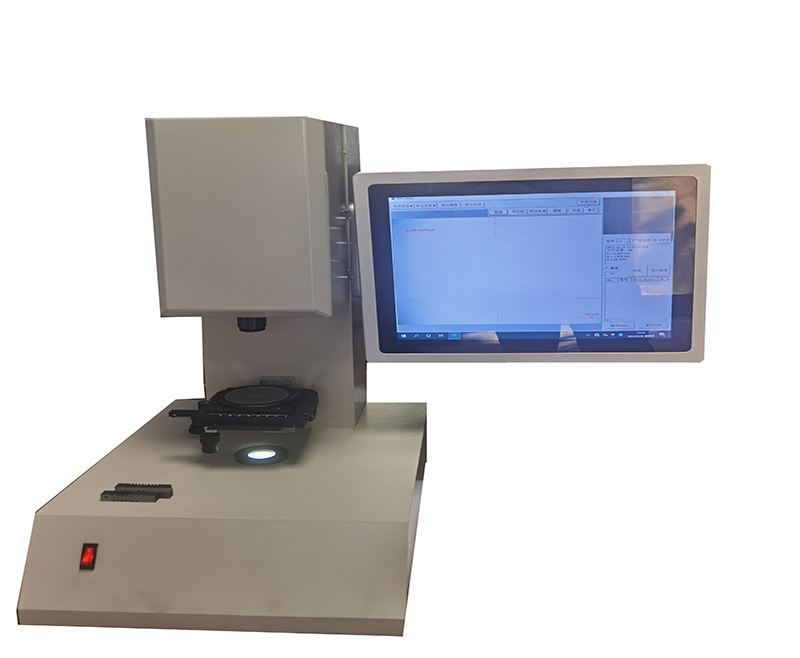

冲击标本缺口投影仪

型号: NP500

冲击标本缺口投影仪

应用：

Impact Notch图像测量工具是根据客户的实际需求开发的，并根据GB/T229-2010开发， ISO 148-1 2009，ASTM E23，GB/T 8363-2007。新开发的专门用于处理和检查V形和U形的设备，称为“全自动撞击型号仪器。对于Charpy v-Notch撞击测试，由于对v-notch的严格要求，对v-notch的严格要求（具有2mm的notch gemermentive v-notch the 45 mmmm of 45°ceirtement and n n n n n n n n n n n n n n n notch and n notch and and n note nockentive a的在整个测试过程中，标本的V-Notch加工成为一个关键问题。
测试结果是不可靠的，尤其是对于R0.25mm Notch的小变化（耐受性仅为±0.025mm），这可能会在测试结果中引起急剧的跳跃，尤其是在测试的临界值下，导致了两个完全相反的结果：产品废料或资格。为了确保处理后的夏比（Charpy Notch）有资格，对Notch处理的质量检查是重要的质量控制措施。当前，使用光投影放大倍率进行检查是一种可行且质量的保证方法。撞击缺口图像测量仪器使用独特的光学成像技术来通过10百万像素摄像头和镜头捕获经过测试冲击样品的V形和形状的凹口图像，然后在计算机显示器上显示它们。使用专门测量软件自动捕获和判断这些图像，以准确测量Pendulum撞击V和U形档位的尺寸。它可以自动测量间隙的角度，深度和底部半径。

立即咨询

特征：

1。测量速度：
仅需要两个部分来测量差距，
步骤1：将样品放置在样品阶段（在视图的测量场内）。
步骤2：单击测量按钮，将立即获得测量结果； 60个样本
可以每分钟测量；
2。准确的测量：
自动捕获，自动测量，不受人为因素影响，测量角度，深度，
底部半径和间隙的高度一次。
3。自动判断：
自动根据GB，做出判断ISO，ASTM，企业标准和自定义标准用于自动确定测量结果。

4。模块化设计
模块化设计允许用户自定义测量误差范围，将测量数据与标准数据进行比较
数据等等。
5。测量技术
不需要水平放置样品，使用像素分辨率准确捕获凹口的边缘。
6。可以导入次级测量的图像，用于仲裁或查询结果的图像，以及
重测；
7。可以准确测量摆在摆的深度，角度，底部半径和高度
标本
8。可以保存样本分析结果
9。计算机会自动计算样本的分析结果，并且可以以JPG格式发送测量数据， Excle。

规格：

模型	NP500
视野范围	7mm×5mm
光学系统	专用平行背光源
电源	220V 50Hz 450W
方面	200mm×300mm×350mm
