流动化学反应器-实验室反应系统

型号: CM-T200

流动化学反应器-实验室反应系统

介绍

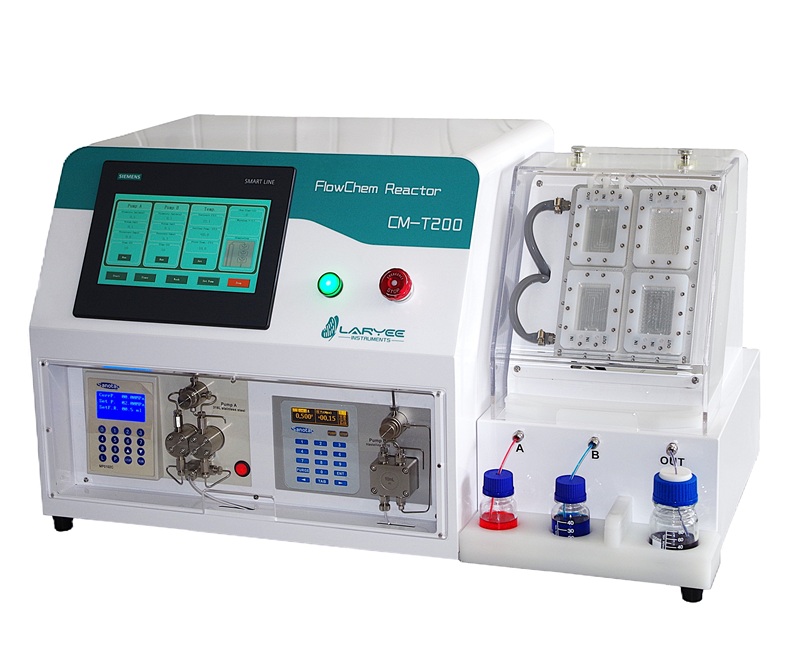

CM-T200是用于实验室反应筛选和过程优化的连续流动化学反应器。 CM-T200使用的MF-V4系列玻璃微通道反应器的结构设计考虑了传质和压降的两个主要因素。过程流通道中没有骤缩与骤扩，可确保高传质效率和较小的压降。配合热交换平台，可以最大限度提高传质和传热效率，这适用于各种具有挑战性的化学品合成和严苛工艺工况。

立即咨询下一个产品

CM-T200的技术参数

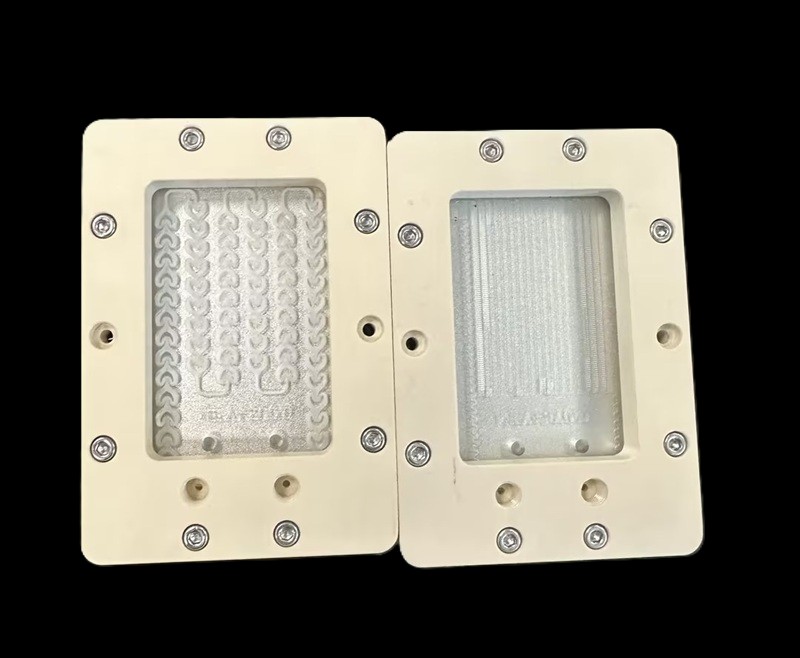

1、反应器材质：高硼硅浮法玻璃

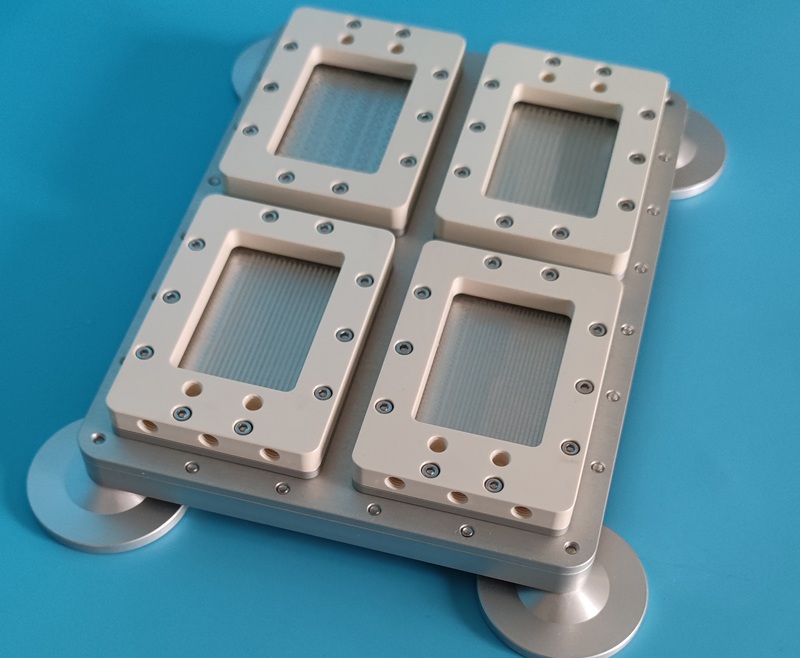

2、芯片数量：4片

3、持液量：336；257；107；119 μL

4、结构类型：u，s，v，x

5、工作温度：-25℃～195℃

6、操作压力：0～20bar

7、主要用途：液液混合、气液混合，适用于大多数反应过程。

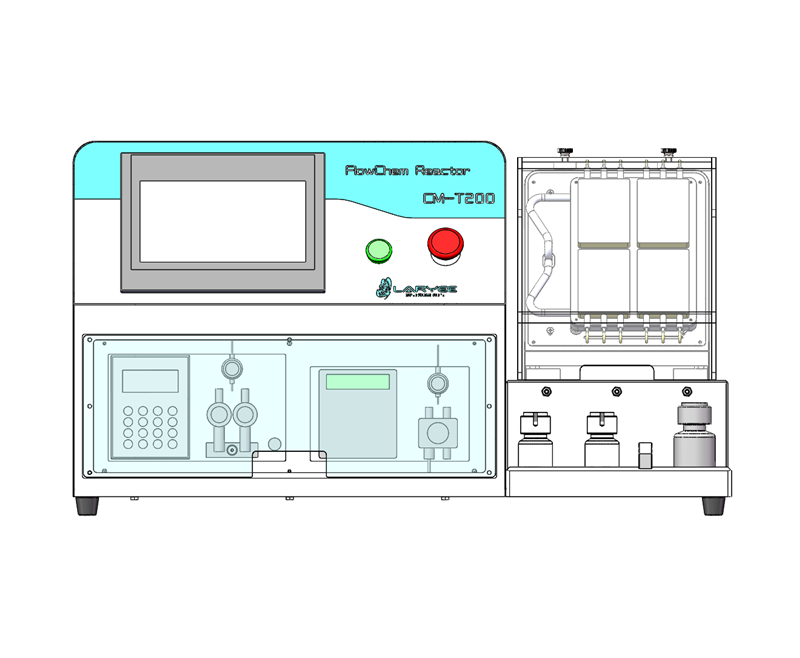

8、系统组成：主要由微通道反应器，进料系统，电气控制系统，温度控制系统四部分组成。

9、配套装置：触摸屏，RS485通信接口，管道面板，安全阀，压力表，温度计等。

CM-T200产品优势

1、四种结构设计可选，满足不同工艺实验需求。

2、玻璃材质，耐高温，可兼容绝大多数试剂（热浓碱，熔融碱金属，热浓缩磷酸，HF除外）及强腐蚀剂，可长期稳定运行。

3、可视化设计：各模块均可独立直接观测或拍摄，通过观察窗可直接观察工艺情况，或利用显微镜拍摄流体。

4、光化学反应 - 窗口可以使用LED或汞灯实现光催化过程(通过添加LED或汞灯光源模块，可以实现光催化反应)。

5、良好的传热和传质性能，单板多个静态混合单元结构实现高效混合。

6、模块化设计灵活度高，可实现单步和多步反应。

7、比表面积大，配合热交换系统可实现精确控温，促进目标产物的产生。

8、持液量小（μL），反应所需的原材料/试剂消耗量小，可用于珍贵原材料的实验探索和提高危险物质的安全合成。对于昂贵试剂的合成，具有较高经济性，降低工艺研发成本。

9、适用于各种液液快速反应，强放热反应，危险反应和需要良好混合条件的化学合成反应。

10、相较于传统（盘）管式连续流动反应器的放大效应，板式连续流反应器具有收率更高、传质更好、易于放大等优势。

应用范围

► 探索新的反应条件

► 工艺参数的优化和验证

► 组分筛选

► 动态数据提取

► 催化剂筛选

► 评估流动条件下的过程可行性

► 教学与培训

►评估参数对CQA影响

进料系统

►它采用柱塞式供液，稳定可靠，体积较小，重量轻，功耗低；

►提供多个流量范围选择；

►多相凸轮技术，行程短、频率高，稳定性强；

►多点流速非线性拟合，流量准确性高；

CM-T微通道反应器参数表

CM-T实验室级连续流微通道反应器
型号	CM-T-V4（SU）	CM-T- V4（SS）	CM-T- V4（SV）	CM-T- V4（SX）
单板持液量	336ul	257ul	107ul	119ul
单板流道长度	1.58m	2.32m	4.82m	1.71m
尺寸	50804mm
材质	高硼硅玻璃
温度范围	-25°C-195°C
压力范围	0-20bar
流量范围	0.1-10mL/min（最大0.6kg/h）
适用的反应条件	适用于大多数反应过程。例如液液混合和气液混合。	通用微反应器，适用于大多数反应过程。	过程强化型。针对两相低反应速率常数和较小的流体粘度及较大的差异密度。	过程增强型。针对两相密度差异很大，反应速率常数非常低。

温度控制系统

全封闭压缩机，品质可靠；
数字智能温控器与 Pt100 热电阻测温系统进行温控，操作简便、精度高；
集加热与冷却于一体，功率配置合理，大幅节省空间；
加热腔采用 CR316 耐压不锈钢，耐腐蚀、耐高温；
工作温度范围：-40 ℃ ～ 200 ℃，可快速降温并连续控温；
选用优质电控元件，性能稳定可靠；
双 LED 控制器可同时显示实际温度、设定值及超温报警值；
具备高压压力开关、过载继电器、热保护装置、制冷机组过载保护等多重安全保护功能。

电气控制系统

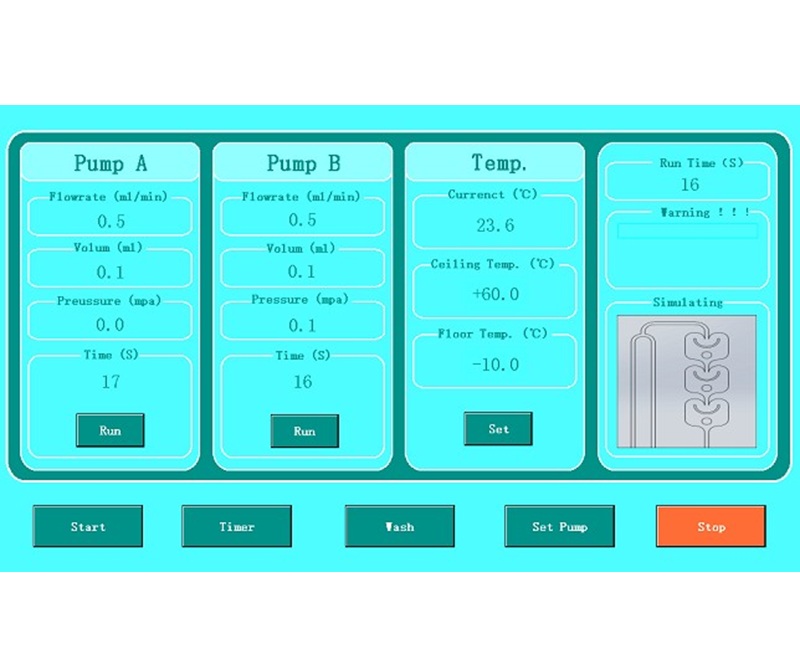

系统包含控制器、存储模块、触摸屏、RS485 接口、管道面板、安全阀、压力表、温度计等部件。

功能：

设定流量与流速；
记录系统压力、反应时间、各点位温度等参数；
记录化学计量比或体积比、收集液体积；
控制系统溶剂清洗过程及清洗时间、清洗速率。
