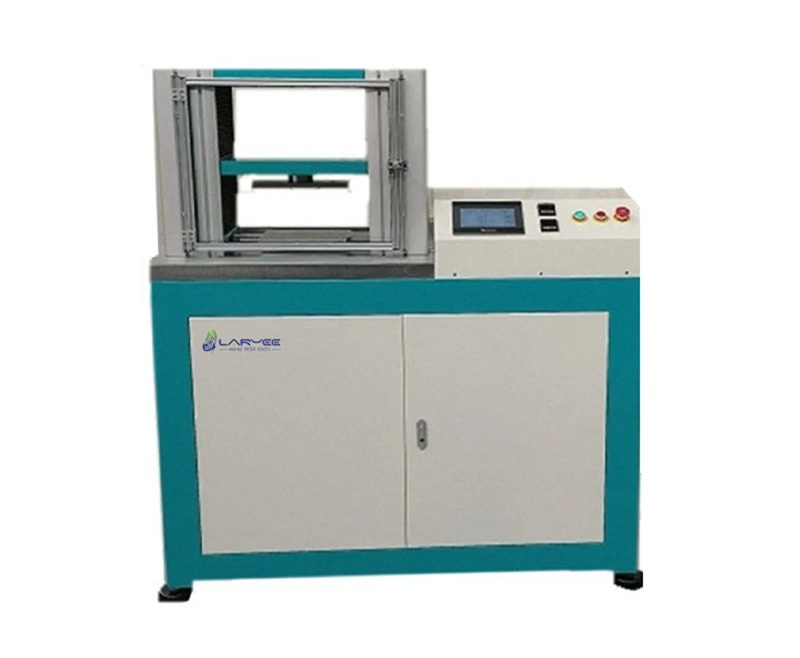

灵活的电路板/触摸屏动态测试机

型号: PWS-FCB

灵活的电路板/触摸屏动态测试机

应用：

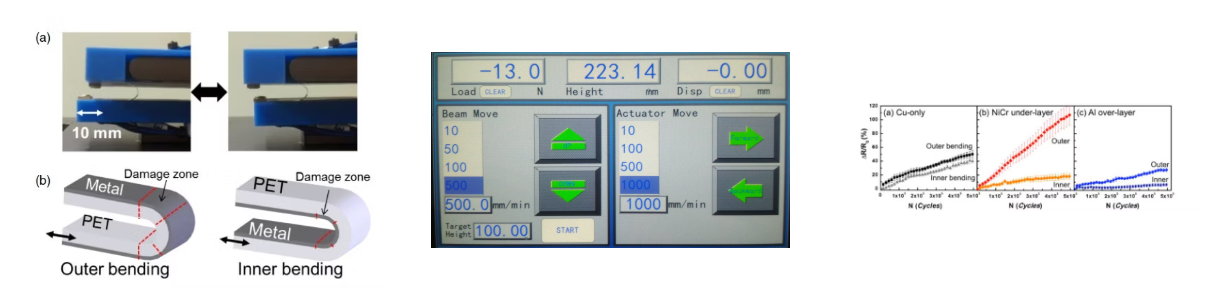

该测试仪用于测试柔性电路板的弯曲疲劳寿命，尤其是柔性阻力。它可以评估循环外部和内弯曲对聚合物底物多层金属膜疲劳行为的影响。随着柔性LCD应用的增长，电动组件效应在柔性电路板上非常重要。该机器的设计将分为机械设计，振动控制和动态阻力测试软件的三个方面。

立即咨询下一个产品

规格：

1.进行加载：200N（可以自定义）
2. PLC和触摸LCD监视器的效率控制

3. computer分析软件由LabView

4.USB或RS232/485 Comport。

5.电源：220〜250V，1.5kW

6.整体尺寸：580*580*1140mm

7.重量：460kg

8. Horizental振动位移：2-20mm可调节

9.MAX疲劳圈：10^6（百万）

10.逆转振动频率：1〜10Hz a可打击。

特征：

设计基于控制电动机的机械结构设计了螺丝滑块作为装载机构。它可以准确调整垂直振动频率，振幅中风并增加200N轻量级。避免固定加载模式的缺点和传统机械传输的加载行程。为了实现机器的重复使用，设计了加载结构和支撑结构上的保留接口。
使用PLC+LCD控制器作为控制器测量的控制系统设计了电路主处理器模块，电机驱动器模块，光电计数模块，样品阻力测试模块，计算机交互模块和串行通信模块。

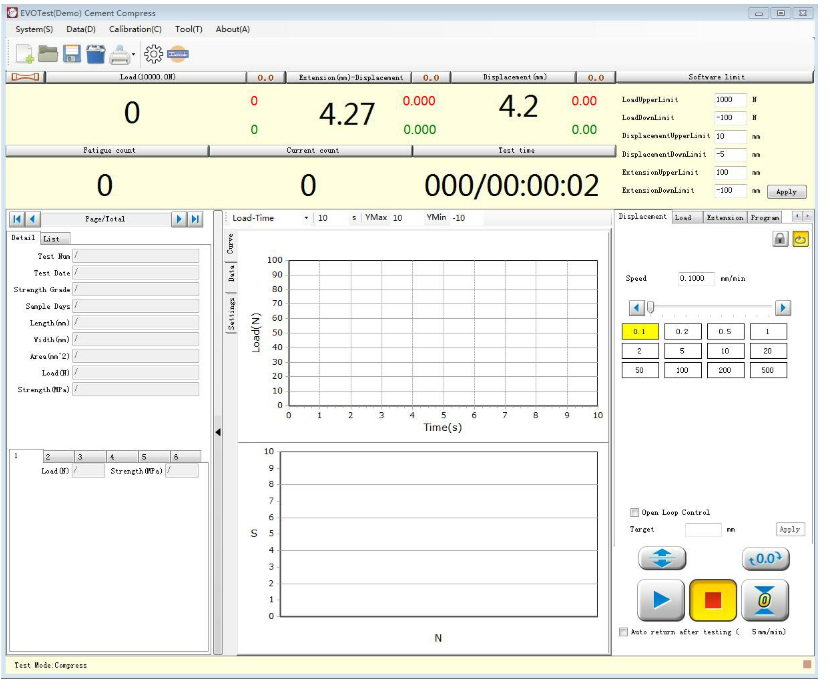

LCD控制设计；它可以通过使用PLC软件设置测试机工作参数并反馈实时工作状态。同时，测试仪由计算机软件支持，该软件通过使用曲线显示电阻和加载时间的关系。
