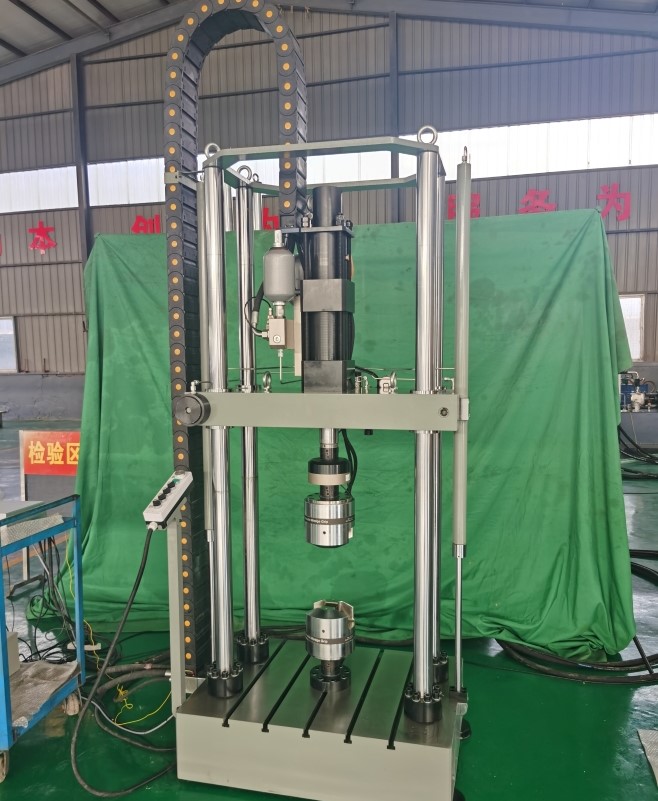

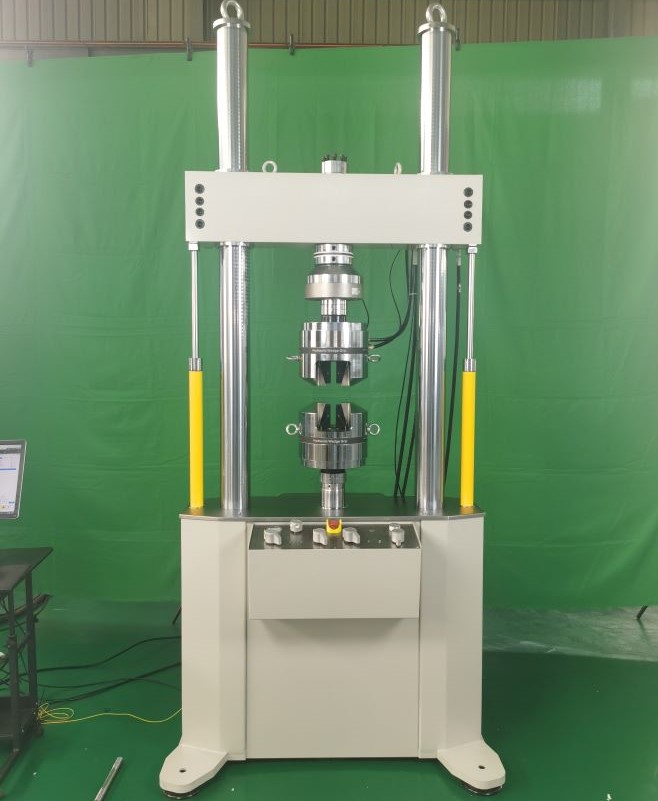

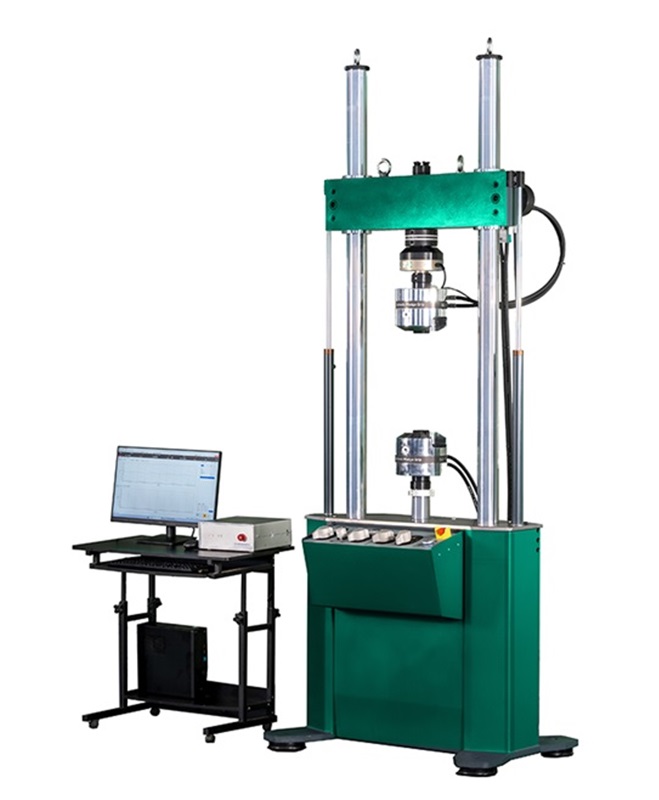

Máquina de prueba universal dinámica y estática servohidráulica del control informático

1. La máquina de prueba es una máquina de prueba de carga axial de un solo eje, con un actuador instalado hacia abajo;

2. Equipado con accesorios hidráulicos, es posible realizar pruebas de tracción, compresión, fatiga y otras pruebas en muestras de materiales estándar;

3. La máquina de prueba está equipada con un sistema de alarma de seguridad relativamente completo, que puede lograr un funcionamiento no tripulado durante el proceso de prueba;

4. Protección del software: la protección del límite superior e inferior se puede configurar para carga y desplazamiento respectivamente. Si se excede el límite, el host dejará de funcionar para garantizar la seguridad de la prueba;

5. Protección de hardware: protección de pérdida de fase del motor, protección contra sobrecorriente del motor, protección de enclavamiento de temperatura del aceite, protección de bloqueo de filtro, protección de parada de emergencia. Cuando se produce cualquiera de las protecciones anteriores, el sistema emitirá una alarma o se apagará automáticamente.

Esta máquina incluye principalmente la unidad principal, la unidad de control, la abrazadera dinámica, la computadora, la impresora, la placa de compresión y el software.

yo Admite el módulo de control central de circuito cerrado multicanal;

yo Unidad de acondicionamiento de señal con tres sensores (fuerza, desplazamiento, deformación)

yo El software experimental es intuitivo y tiene una gran legibilidad. El software se puede editar y analizar.

Ø  Admite módulos de control con múltiples circuitos cerrados;

Ø  Unidad de acondicionamiento de señales con tres sensores (fuerza, desplazamiento, deformación);

Ø  Unidad de accionamiento de servoválvula secundaria;

Ø  Módulo de control: puede lograr la función de control de bucle cerrado y puede recopilar señales para un control de bucle cerrado totalmente digital, con una frecuencia de control de bucle cerrado de 10 kHz;

Ø  Unidad de accionamiento de servoválvula: control de accionamiento de la servoválvula de boquilla;

Ø  Rango de frecuencia del generador de forma de onda: 0,001-100 Hz, resolución de frecuencia: 0,001 Hz

Ø  Forma de onda de control: onda sinusoidal, onda triangular, onda cuadrada, onda en diente de sierra, media onda sinusoidal, media onda triangular, onda aleatoria y forma de onda de entrada externa;

Ø  Método de control: control de fuerza, desplazamiento y deformación en circuito cerrado, que puede lograr un cambio suave de cualquier modo de control;

Ø  El sistema tiene funciones de calibración y reinicio de sensores;

Ø  Función completa de monitoreo de la estación hidráulica, que puede monitorear la temperatura y presión del aceite, etc.

La abrazadera dinámica utiliza principalmente aceite a alta presión para empujar la abrazadera y sujetar activamente la muestra de forma rígida. Adecuado para sujetar varillas redondas, materiales planos, etc. Después de la sujeción, puede someterse a pruebas de tensión y compresión de carga de rango completo. El método de conexión se puede personalizar según la situación específica del equipo, lo que facilita su reemplazo.

El componente del anillo central está configurado para ajustar la coaxialidad del equipo. Después de un ajuste aproximado de la coaxialidad del equipo, se equipa con un instrumento coaxial y un sistema de detección coaxial para guía y ajuste, cumpliendo con el requisito de coaxialidad ≤ 5%.

El aceite es suministrado por una estación de bombeo centralizada. El aceite hidráulico se conduce a las proximidades del servoactuador a través de una tubería y luego el servoactuador se conecta a través de un distribuidor de aceite y una manguera de alta presión.

► Estación servohidráulica: precisión 3µm, rango de temperatura: temperatura ambiente ~ 55℃, fuente de alimentación 3P ~ 380V, 50Hz; el grupo del motor de la bomba de aceite está equipado con un dispositivo de reducción de vibraciones (se selecciona la almohadilla de reducción de vibraciones) para reducir la vibración y el ruido.

► Sistema de filtración: filtración de tres etapas, la precisión de filtración más alta es de 3μ, con función de alarma de bloqueo del filtro de aceite

► Tanque de servoaceite: tanque de servoaceite estándar completamente cerrado, equipado con medición de temperatura, filtración de aire, visualización del nivel de aceite y otros dispositivos; con funciones de alarma y protección de apagado como temperatura por encima del límite, bajo nivel de líquido, bloqueo del filtro de aceite, protección de presión, etc.;

► Controlador de fuente de aceite con pantalla táctil, que muestra varios parámetros del sistema (como temperatura del aceite, presión, nivel de líquido, etc.)

El enfriador de agua enfriado por aire se utiliza para enfriar la temperatura del aceite de la estación hidráulica. El compresor se utiliza para enfriamiento activo, la temperatura del agua de salida es controlable y el efecto de enfriamiento es bueno;
