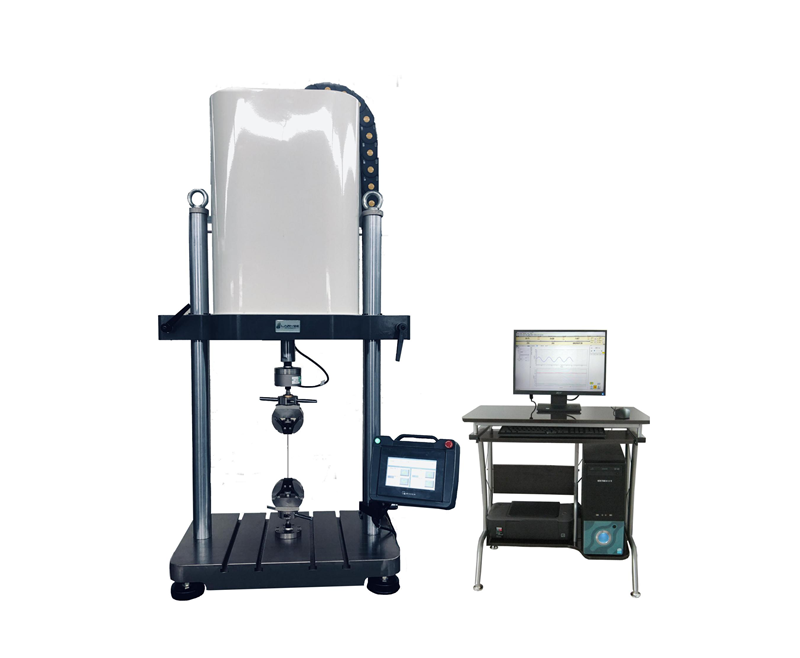

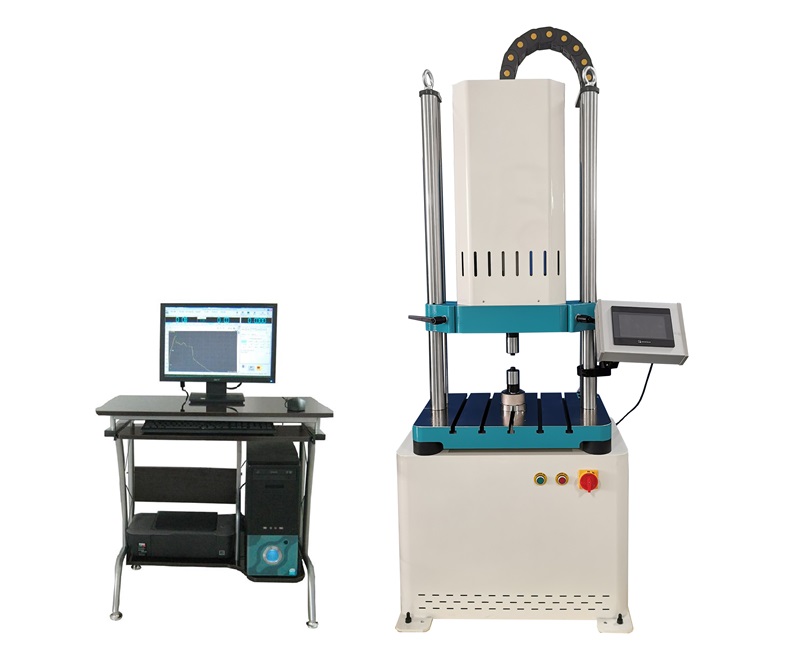

Máquina de prueba dinámica controlada por computadora

Model: PWS-1/3/5

Aplicaciones :

La máquina electrónica de prueba de fatiga se compone de un motor principal, un actuador eléctrico, un servomotor, un cilindro eléctrico, una computadora y un software, etc. Se puede aplicar al rendimiento dinámico y a las pruebas de fatiga de diversos materiales, piezas estructurales y componentes. Puede usarse para pruebas de tracción, compresión, fatiga dinámica de ciclo bajo, fatiga programada, mecánica de fractura y una variedad de pruebas de propiedades mecánicas. La máquina de prueba de la serie PWS es el equipo ideal para pruebas dinámicas en la industria aeroespacial, aviación, transporte, metalurgia e investigación científica. institutos, colegios y universidades.

Preguntar ahora Siguiente producto

Características:

● Alta rigidez del marco;

● El sistema de medición electrónico no tiene potenciómetro ni otros elementos de ajuste manual, lo que garantiza la intercambiabilidad y facilita el mantenimiento y la sustitución;

● Dispositivo programable CPLD incorporado a gran escala, con operación de alta velocidad y procesamiento en tiempo real

Especificaciones:

Modelo	PWS-1/3/5
Fuerza de prueba estática máxima	±1/3/5KN.
Fuerza de prueba dinámica máxima	±1/3/5KN
Precisión de la fuerza de prueba	En el rango de 2%-100%, Precisión:±1%
Rango de frecuencia	0,1-10Hz
Volatilidad de la fuerza dinámica valor indicado	2%
Carrera máxima	±75 mm, precisión de indicación: ±0,5 %;
Espesor de muestra plana	0-7mm
Diámetro de muestra redondo	Φ2~ø9mm
Fuente de alimentación	CA 380 V, 50 Hz
Las principales formas de onda.	Sinusoidal, Cuadrada, Triángulo, Serrada y Coseno
Tabla de características frecuencia-frecuencia:	Frecuencia (Hz)	1	2	5	10
	Amplitud (mm)	20	10	4	2

Características:

1: Marco anfitrión

● Estructura principal de dos columnas, cromada dura, ancho efectivo entre columnas 500 mm;

● Viga superior: el tornillo de bola en la parte posterior de la columna se mueve hacia arriba y hacia abajo para ajustar el espacio de prueba;

● El espacio máximo ajustable: 800 mm;

● Altura de la mesa de trabajo: 100 mm;

● Rigidez del marco: 3,3*10⁸Nuevo Méjico.

2: actuador

● Colocado encima del banco de trabajo del marco principal;

● Fuerza máxima de prueba estática: +/-3kN;

● Fuerza de prueba dinámica máxima: +/-3kN;

● Carrera del actuador: 150 mm (se puede personalizar).

3.Sensor

● Sensor de carga de alta precisión, colocado en la viga superior, con mecanismo de pretensado;

● Sensor de desplazamiento: Rango de medición 150 mm, actuador incorporado.

4. Sistema de Control y Software Informático

● El sistema de control utiliza un actuador Panasonic;

● Sistema de software de control de pruebas;

● El software de prueba es intuitivo y legible.
