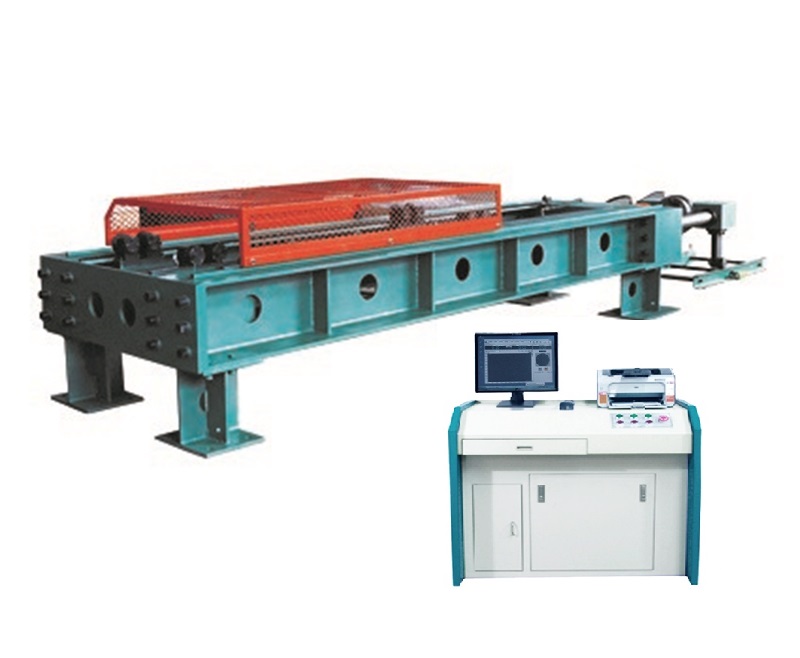

Máquina de prueba de tracción servohidráulica horizontal

►La máquina principal adopta una estructura de marco horizontal, la carrera del cilindro de aceite es de 1000 mm y el espacio máximo de prueba es de 10000 mm. Las dos vigas con dispositivo de tracción, viga fija y viga de empuje están procesadas con precisión con placa de acero. La armadura está soldada con una placa de acero gruesa y procesada en un centro de mecanizado horizontal. Todas las herramientas auxiliares se terminan después del tratamiento térmico del acero aleado. La capacidad de carga de diseño general de la estructura del marco es de 1000 kn, lo que garantiza la precisión, estabilidad y confiabilidad de la máquina de prueba.

►El ajuste del espacio de prueba de tracción se realiza moviendo el haz remoto hacia adelante y hacia atrás. Para el control remoto eléctrico, el movimiento del haz se puede controlar mediante un micromovimiento cercano para que el posicionamiento sea más preciso. Al mismo tiempo, no es necesario empujar manualmente, lo que es rápido y ahorra mano de obra. Los dos extremos del perno se insertan verticalmente en el riel guía y en el travesaño remoto con ayuda manual. La operación del perno realiza el posicionamiento de la viga y completa el ajuste del espacio de la máquina de prueba. Es muy conveniente ajustar la distancia de paso de 500 mm.

►El sensor de carga de alta precisión utilizado en el motor principal tiene una alta precisión integral, alta sensibilidad y buena repetibilidad. Después de la calibración aleatoria, la prueba no se verá afectada por fuerzas externas, lo que puede garantizar la precisión del proceso y los parámetros de la prueba. La calibración y la calibración son simples y convenientes.

►El diseño de la máquina se ha considerado plenamente en términos de belleza, comodidad y seguridad.

Por ejemplo: el ajuste del espacio de prueba es conveniente y rápido; la sujeción especial del dispositivo es fiable; todas las piezas de la máquina de prueba tienen un tratamiento estrictamente antioxidante y la superficie de la varilla de tracción está recubierta de cromo duro, pulida y resistente a la oxidación, para garantizar la calidad y la belleza del equipo, a fin de satisfacer a los clientes.

►El gabinete de fuente de aceite integrado está compuesto por una estación de bomba hidráulica, control de fuente de aceite, control de host y computadora host, lo cual es conveniente para la operación, mantenimiento, protección y transporte. La computadora, la pantalla de visualización y la impresora se pueden colocar en el gabinete de control y medición integrado, con un diseño ordenado y ahorrando espacio. La presión máxima de trabajo del sistema de fuente de aceite puede alcanzar 25MPa y 30MPa respectivamente.

►El cilindro de aceite adopta el cilindro de aceite de control bidireccional con sellado multicanal, y la fuerza principal del cilindro de aceite es la fuerza de elevación. El cilindro y el pistón están hechos de materiales resistentes al desgaste de alta resistencia, que no se deformarán, desgastarán ni tendrán fugas durante mucho tiempo. Como elementos de sellado se seleccionan anillos de sellado, anillos de desgaste y anillos antipolvo importados de alta calidad.

►La fuente de energía adopta una bomba de engranajes de alta presión importada para garantizar una presión estable del sistema y un funcionamiento estable del cilindro de aceite durante el uso a largo plazo. En el diseño del sistema se tienen plenamente en cuenta el ahorro de energía, la fiabilidad, la seguridad y la protección del medio ambiente. El sistema de fuente de aceite adopta componentes que cumplen con los requisitos de protección ambiental.

►Todo el sistema adopta servocontrol de circuito cerrado, servoválvula de alta respuesta, par motor y estabilidad de velocidad, válvula direccional, válvula diferencial, válvula unidireccional, válvula diferencial, etc. El núcleo de la válvula tiene una respuesta rápida y alta sensibilidad, por lo que Tiene buen seguimiento, seguimiento, ajustable y otras características funcionales. Bajo el control de un sistema de control y medición de alto rendimiento, se realiza un control preciso de circuito cerrado para garantizar la velocidad de la prueba. Es un sistema de servocontrol hidráulico con la tecnología más avanzada, la mejor calidad y la configuración de más alto nivel en la máquina de prueba nacional.

►El sistema está equipado con un sistema de filtrado de aceite hidráulico de alta densidad para garantizar la limpieza del aceite medio en cualquier condición y garantizar mejor el estado funcional óptimo de cada válvula hidráulica y servoválvula;

►La función de autoprotección de presión del sistema hidráulico garantiza el peligro potencial causado por accidentes, con alta seguridad y confiabilidad para humanos y máquinas.

►El elemento de medición de fuerza del producto es una celda de carga de alta precisión y el elemento de medición de desplazamiento es un sensor de desplazamiento extraíble de alta precisión. El sensor de carga, el sensor de desplazamiento, el sistema de control de circuito cerrado totalmente digital y la computadora más el sistema servohidráulico constituyen un sistema operativo de control de medición de circuito cerrado. Por lo tanto, se pueden configurar y seleccionar varios procedimientos de prueba, el proceso de prueba se puede controlar de forma automática y precisa y los parámetros de prueba de cada etapa se pueden medir automáticamente, lo que garantiza la alta precisión de la prueba.

►El software de prueba especial instalado y utilizado está desarrollado bajo la plataforma Windows para garantizar que la operación de prueba sea simple y universal, el procesamiento, almacenamiento y transmisión de los datos de prueba sean fáciles y convenientes, y la curva del proceso de prueba se muestre en la pantalla en tiempo real. tiempo.

►El sistema puede realizar carga, retención y descarga rápida y continua durante mucho tiempo, carga a velocidad constante, carga de retención prolongada, descarga a velocidad constante, desplazamiento a velocidad constante y otros controles de circuito cerrado.

►La fuerza y el desplazamiento se pueden controlar por secciones en una sola prueba, y el control se puede cambiar suavemente. Los parámetros de prueba pueden recopilarse por computadora y procesarse mediante software, y el proceso de prueba se puede controlar automáticamente y los resultados de la prueba se pueden obtener automáticamente. Las curvas de prueba y los resultados se muestran en la pantalla de la computadora en tiempo real, y la impresora imprime los informes de prueba y las curvas.

►El software de prueba se puede configurar y completar de acuerdo con los métodos y estándares de prueba especificados por ISO y ASTM, o configurar y completar la prueba por adelantado de acuerdo con los métodos de prueba y estándares proporcionados por los clientes de acuerdo con los requisitos de los clientes. Los datos de prueba se pueden conectar con la red a través de la interfaz de datos, y la interfaz de red se puede configurar de antemano de acuerdo con los requisitos del usuario en el software, y se puede ayudar al usuario en el trabajo de red. se puede usar en windows 10

►También hay dispositivos de protección límite, como protección contra fugas, dispositivo de protección de corte, interruptor de límite, botón de parada de emergencia, etc.
